隔膜式壓力表
介紹：
Y-ML、YN-ML系列隔膜式壓力表
ML 、MF系列隔膜壓力表是引進國外xj****技術制造的主要部件隔膜連接體采用Qcr18Ni12M02Ti不銹鋼材料，并根據被測介質的要求在其體內充以適當?shù)墓ぷ饕?。（甘油或硅油）此儀表廣泛應用于石油、化工、化纖、染化、制堿、食品工業、原子能工業中測量腐蝕性較強，粘度較大、易結晶介質的壓力。
主要技術指標
1、精度等級1.6級、 2.5級
2、測量范圍（MPa)
0～0.1 0～0.16 0～0.25 0～0.4
0～0.6 0～1 0～0.16 0～2.5
0～4 0～6 0～10 0～16
0～25 0～40 0～60 0～100
-0.1～0 -0.1～0.06 -0.1～0.15 -0.1～0.3
-0.1～0.5 -0.1～0.9 -0.1～1.5 -0.1～2.4
(特別規格、請在訂貨時注明）
3。隔膜材料sus316 、sus316L、蒙乃爾合金、純鈦、Ocr18Ni12Mo2Ti哈氏合金
4。隔膜體內部填充工作液（1）甘油（2）硅油（3）根據用戶需求填充
5。工作條件（1）溫度：環境溫度-25～55攝氏度
被測介質溫度-25～80攝氏度（根據選型可用至300攝氏度）
（2）工作壓力靜負荷用至測量上限值提3/4交變負荷用至測量上限值
6。連接尺寸（1）螺紋連接M20x1.5(G3/8``G1/2``NPT1/2.......)
（2）法蘭連接機械工業部標準JB81-59<<平焊鋼法蘭>>
(b)化學工業部標準HG5019-58<<耐酸平焊鋼法蘭>>
(c)本廠法蘭標準、見外型尺寸
(d)可根據用戶特別生產
7.指示儀表表外徑直徑100mm直徑150mm

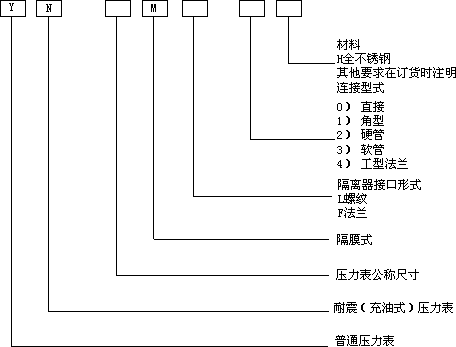

| 型號 | 測量上限MPa | 隔離器接口形式 | 被測介質允許***高溫度℃ | 適用范圍 |
| Y－100150ML | 0.25～40 | 螺紋 | 腐蝕性較大的液、氣介質 | |
| Y－100150M | 0.25～25 | F型法蘭 | -30～60 | 粘度大易結晶介質 |
| Y－100150MF4 | 0.25～25 | 工型、法蘭 | 腐蝕性較大的液、氣介質 | |
| Y－100150ML2 | 0.25～40 | 螺紋、硬管 | 溫度較高，有腐蝕性的液、氣介質 | |
| Y－100150MF1 | 0.25～25 | F法蘭、角形 | 200 | 粘度較大、易結晶 |
| Y－100150MF | F法蘭、硬管 | 有腐蝕性的較高溫度介質 | ||
| Y－100150ML3 | 0.25～40 | 螺紋、軟管 | 環境惡劣,振動較大的場所, | |
| Y－100150MF3 | 0．25～25 | F法蘭、軟管 | 300 | 有腐蝕性的高溫介質 |
