智能高靜壓差壓變送器
介紹：
產品介紹
智能高靜壓差壓變送器用于高工作壓力環境下測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉換為4～20mA DC信號輸出。也可HART手操器相互通訊，通過它進行設定、監控。
性能規格
（零基準校驗范圍，參考條件下，硅油充液，316L不銹鋼隔離膜片）
參考精度 | ±0.075%校驗量程 | |
穩定性 | ±0.1%URL（6個月） | |
環境溫度影響 | 零點誤差 | ±0.2%URL/56℃ |
總體誤差 | ±（0.2%URL+0.18%校驗量程）/56℃ | |
靜壓影響 | 零點 | 在13790kPa靜壓下為±0.25%URL（零點誤差可在線通過調零修正） |
量程 | 可修正至±0.2%輸出讀數/6895kPa | |
振動影響 | 在任意軸向上，200Hz下震動影響為±0.5%URL/g | |
電源影響 | ＜±0.5%輸出量程/伏特 | |
負載影響 | 沒有負載影響，除非電源電壓有變化 | |
電磁干擾/射頻干擾（EMI/RFI影響） | 由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程 | |
安裝位置影響 | 零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉，量程無影響 | |
功能規格
測量范圍 | 見訂購指南 | |
零點與量程 | 可用本機量程和零點按鈕調整或用HART手操器遠程調整 | |
零點正、負遷移 | 零點正遷移時，量程上限須*** ≤+URL；零點負遷移時，量程下限須***≥-URL。（校驗量程須***大于或等于***小量程） | |
輸出信號 | 4～20mA DC，用戶可選擇線性或平方根輸出，數字過程變量疊加在4～20mA DC信號上，可共采用HART協議的上位機使用 | |
阻尼時間常數 | 阻尼時間常數可調，以0.1秒遞增，由***小至16.0秒 | |
環境溫度極限 | 不帶液晶表頭 | -40～85℃ |
帶液晶表頭 | -30～60℃ | |
過程溫度極限 | 充硅油 | -40～104℃ |
充惰性液 | -18～85℃ | |
貯存溫度極限 | 不帶液晶表頭 | -46～110℃ |
帶液晶表頭 | -40～70℃ | |
環境濕度 | 0-100%相對濕度 | |
靜壓與過壓極限 | 變送器任意一側加0～31.02MPa壓力不會引起損壞，在3.45kPa～31.02Mpa的靜壓范圍內工作時符合性能規格要求 | |
容積變化量 | ＜0.16cm3 | |
安裝
電源及負載條件 |
| |
HART通訊 | 通訊要求 | 要求有一個***小250Ω電阻 |
通訊距離 |
| |
物理規格
接液部分材質 | 接液膜片 | 316L不銹鋼、哈氏合金C-276、蒙乃爾或鉭 |
容室法蘭和過程接頭 | 316L不銹鋼、哈氏合金C或蒙乃爾 | |
膜盒墊圈和過程接頭墊圈 | 氟橡膠等其他材料 | |
排液/排氣閥 | 316L不銹鋼、哈氏合金C或蒙乃爾 | |
非接液部分材質 | 螺栓 | 不銹鋼 |
電子外殼 | 低銅合金鋁，符合NEMA 4X | |
表蓋O型圈 | 丁腈橡膠 | |
銘牌和位號牌 | 不銹鋼 | |
填充液 | 硅油或惰性液 | |
連接 | 參見訂購指南確定過程接口 | |

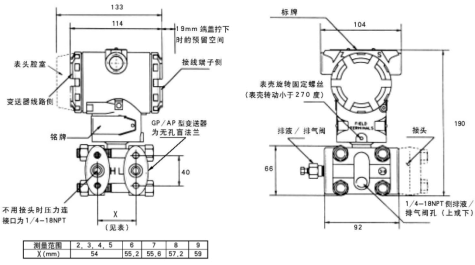

外形結構
外形圖 |
|
訂購指南
ZY3051C-HP | 智能高靜壓 | ||||||||||
代號 | 測量范圍 | ||||||||||
4 | 0-6.2～37.4kPa | ||||||||||
代號 | 輸出信號 | ||||||||||
E | 4～20mA | ||||||||||
| 接液部分材質 | ||||||||||
法蘭接頭 | 排氣/排液閥 | 膜片 | |||||||||
22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | ||||||||
代號 | 顯示表頭（可選項） | ||||||||||
M1 | 線性指示表（0-100%刻度） | ||||||||||
代號 | 安裝支架 | ||||||||||
B1 | 管裝彎支架（管外徑Φ50～Φ60） | ||||||||||
代號 | 過程法蘭 | ||||||||||
D | 后面排液/排氣 | ||||||||||
代號 | 法蘭接頭 | ||||||||||
J | 帶M20×1.5外螺紋的“丁形”接頭 | ||||||||||
代號 | 特殊規格 | ||||||||||
s | 標準型（無防爆） | ||||||||||
ZY3051C-HP 4 S 22 M1 B1 D1 J i |
